功能卓越的中高压电缆/开关柜局部放电监测解决方案

ASM中高压电缆/开关柜局部放电在线监测系统

       20余年的局部放电研发经验和数百套中高压电缆/开关柜在线监测系统的运行数据，成就了强大的局部放电缺陷辨识能力和完善的风险评估系统。

系统概述

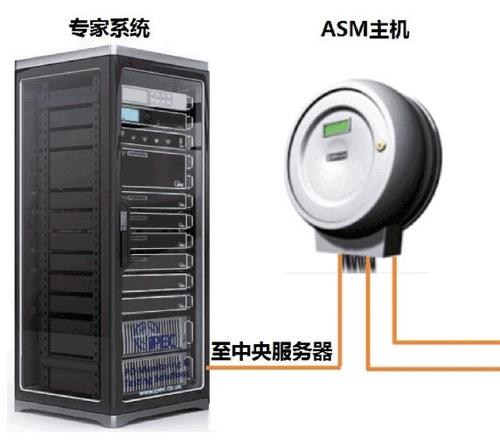

      ASM系统由不同类型的局部放电传感器、多路复接器、ASM主机和专家系统组成。

      安装在电缆/开关柜上的局部放电传感器将采集的信号分别送至多路复接器，经过信号调理、模数转换后通过ASM主机传送至中央服务器，中央服务器上的专家系统将对数据进行分析和处理，将监测结果呈现给用户。

高灵敏度的局部放电传感器

      根据监测对象不同，局部放电传感器可分为超声波传感器(AA)，传感器（TEV）和高频电流传感器（HFCT）。同时，系统可连接环境温湿度传感器。

ASM主机及多路复接器

       ASM主机设有两个数据检测通道，采集来自于多路复接器传送的数据，送至中央服务器。多路复接器之间采用链式链接，最多可连接16只多路复接器。
       ASM主机通过控制多路复接器的地址，采用轮询的方式索取不同地址的传感器数据。

      传感器传送的数据经过多路复接器模数转换后，由ASM主机对已经数字化的信号采用先进的降噪算法和局放脉冲数据库进行分析处理，并将数据保存至数据库，直至中央服务器将数据取走。

高效、多功能的专家系统

      ASM系统的专家系统运行于Linux操作系统，安全可靠，采用B/S架构，用户在网络内可随时通过浏览器访问后台监测网页，进行设备状态的实时查看和分析。ASM专家系统，除了对来自ASM主机的脉冲信号识别分析外，还具备风险自动评估功能，极大地提高了状态检修的有效性和易操作性。
